| Spulentypen: | 560, 710, Z2-Spule DIN 46397 oder nach Absprache |
| Spulgewicht: | max. 500 kg inkl. Spule |
| Flachdrahtbereich: | 5,0 mm – 30,0 mm |
| Spulspannung: | einstellbar am zentralen Bedienpanel |
| Geschwindigkeit: | 150 m/min |
| Gesamtabmessungen L x B x H: | 4.900 mm x 2.100 mm x 1.500 mm |
| Gewicht: | ca. 3.600 kg |
| Anschlussleistung: | 12 kVA |
| Anschlussspannung: | 400 V, 50 Hz |
| Steuerspannung: | 24 V DC |
| Nennstrom: | 25 A |

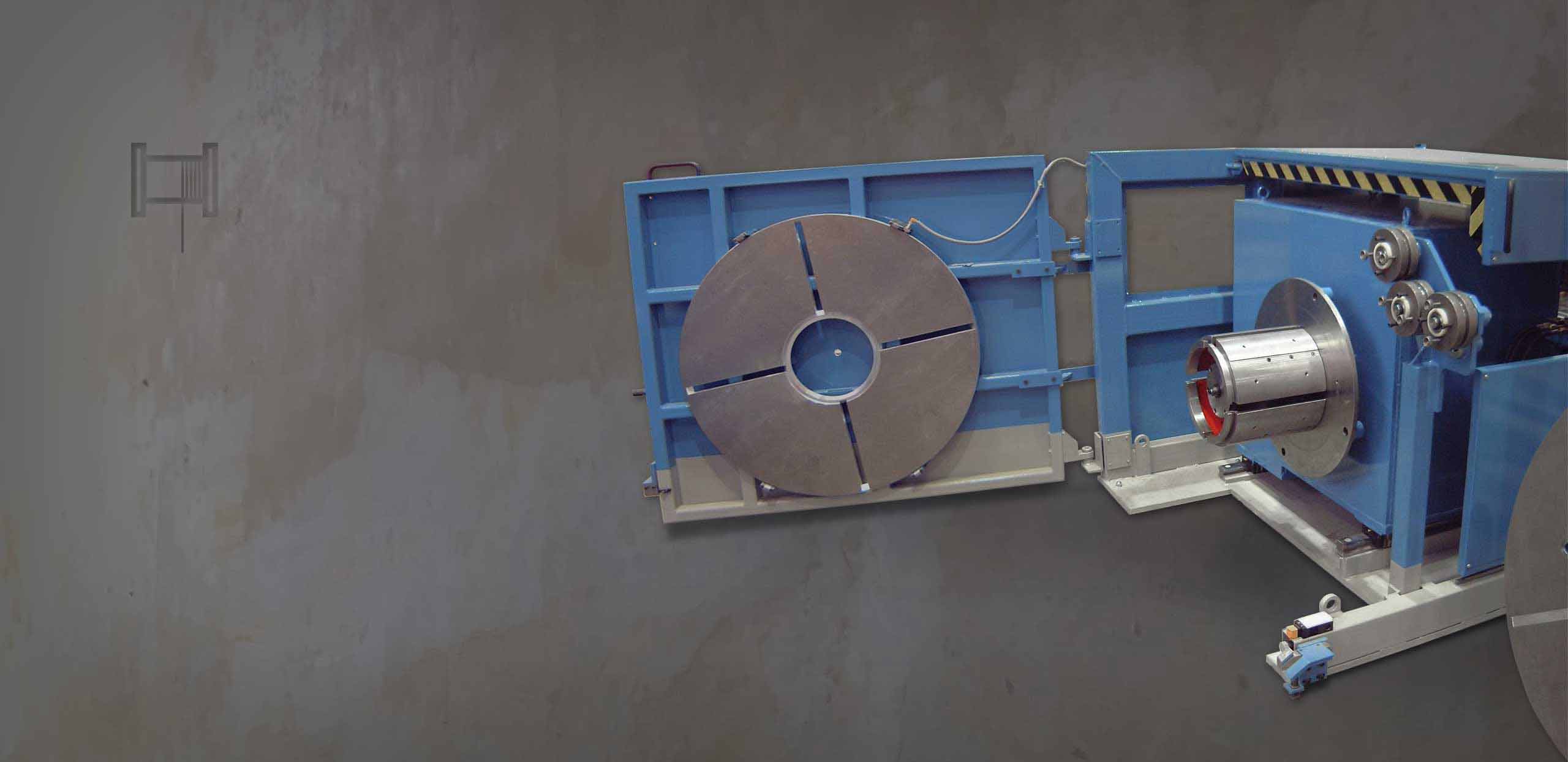

Horizontal-Coiler
Horizontal-Coiler für hohe Coilgewichte
Aufgabe:
Entwicklung von rüstzeitoptimierten Baugruppen zum Materialtransport in einer Wärmebehandlungslinie.
Einhaltung enger Toleranzvorgaben.
Produktanforderungen:
kompakte Bauform
kurze Rüstzeiten bei gleichzeitig guter Bedienbarkeit
höchste Reproduzierbarkeit bei umfangreicher Produktvielfalt
einfache Wartung
nachhaltige Anlagenkonstruktion
