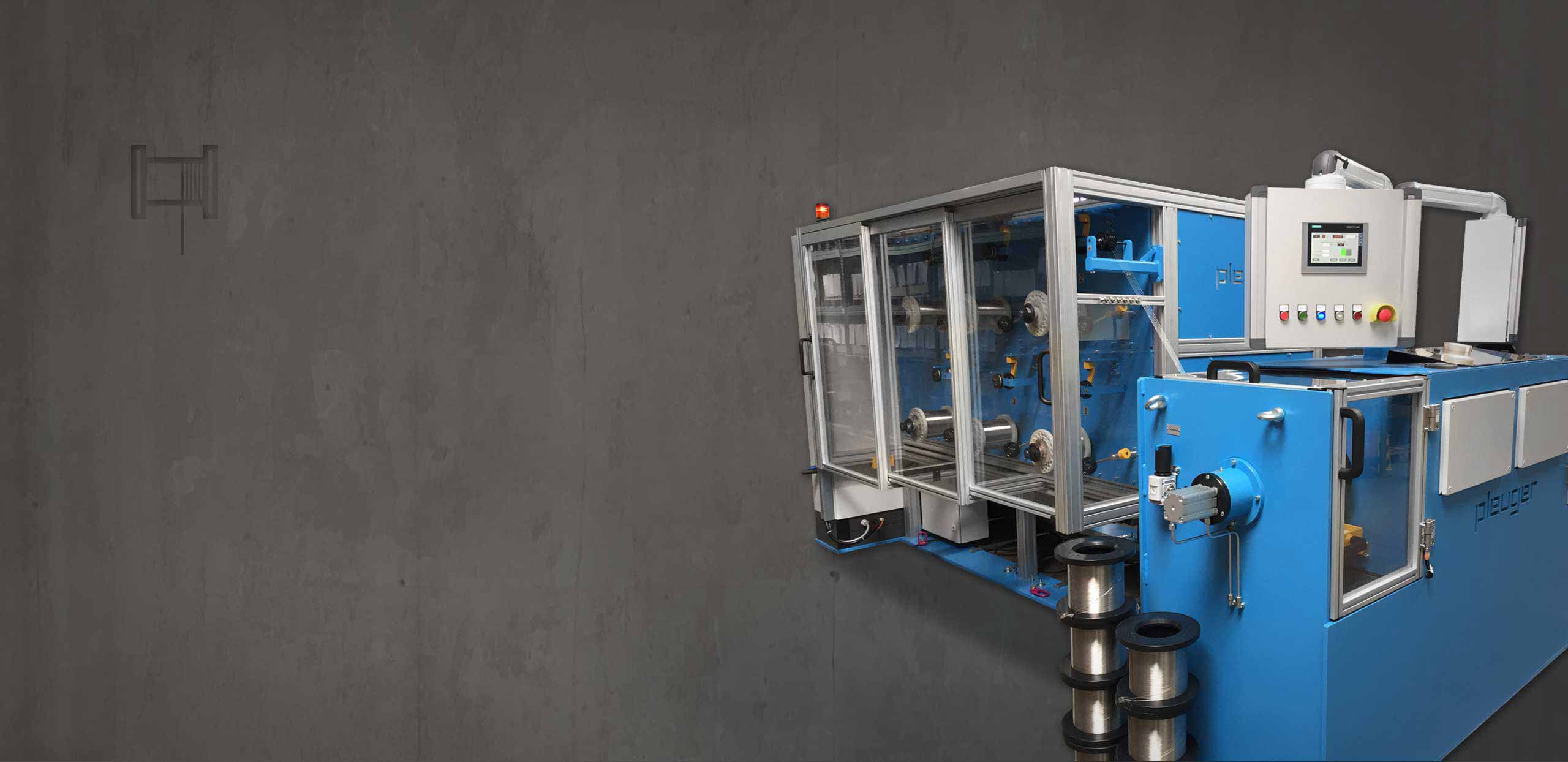

Umspullinie

6 Spulstellen für Spulengrößen bis Durchmesser 250 mm

Spulentypen: K160 – K250
Spulgewicht: max. 25 kg inkl. Spule
Drahtbereich: Ø 0,15 mm – 0,4 mm
Spulspannung: einstellbar am zentralen Bedienpanel
Geschwindigkeit: passt sich automatisch der nachgeschalteten Maschine an
Gesamtabmessungen L x B x H: 4.600 mm x 2.600 mm x 2.100 mm
Gewicht: ca. 3.600 kg
Anschlussleistung: 5 kVA
Anschlussspannung: 400 V, 50 Hz
Steuerspannung: 24 V DC

Aufgabe:

Entwicklung einer bedienerfreundlichen, kompakten Anlage zur Komissionierung gefachter Spulen unterschiedlicher Dimensionen

präzise Einhaltung der vorgegebenen Drahtlänge



Produktanforderungen:

kompakte Bauform

kurze Rüstzeiten bei gleichzeitig guter Bedienbarkeit

vielfältige Fertiggebinde

einfache Wartung

nachhaltige Anlagenkonstruktion
